Lắp trụ sạc tại nhà cho ô tô điện: Cẩm nang hướng dẫn toàn tập từ A-Z

Lắp trụ sạc tại nhà đang trở thành nhu cầu ngày càng phổ biến khi ô tô điện phát triển mạnh tại Việt Nam. Thay vì phụ thuộc hoàn toàn vào các trạm sạc công cộng, chủ xe có thể chủ động nạp điện cho xe ngay tại garage, sân nhà hoặc khu vực đỗ xe riêng.

Đặc biệt, với nhu cầu sử dụng xe hằng ngày, một bộ sạc AC tại nhà giúp người dùng tiết kiệm thời gian, chủ động lịch trình và thuận tiện hơn rất nhiều. Chỉ cần cắm sạc khi về nhà vào buổi tối, xe có thể sẵn sàng cho hành trình vào sáng hôm sau.

Tuy nhiên, lắp trụ sạc tại nhà không đơn giản chỉ là mua một chiếc Wallbox rồi đấu vào nguồn điện. Công suất sạc, nguồn điện 1 pha hay 3 pha, tiết diện dây dẫn, thiết bị bảo vệ, hệ thống tiếp địa và vị trí lắp đặt đều cần được tính toán phù hợp.

Bài viết dưới đây sẽ cung cấp cẩm nang toàn diện từ A-Z, giúp bạn hiểu rõ điều kiện, chi phí, quy trình và các nguyên tắc an toàn khi lắp sạc ô tô điện tại nhà.

1. Tại sao việc lắp trụ sạc tại nhà ngày càng trở nên thiết yếu?

Chủ động thời gian và sự tiện lợi

Một trong những lợi ích lớn nhất của việc lắp trụ sạc tại nhà là khả năng chủ động hoàn toàn về thời gian.

Thay vì phải tìm trạm sạc, di chuyển đến địa điểm có sẵn cổng sạc và chờ đến lượt, chủ xe chỉ cần đưa xe về vị trí đỗ rồi kết nối với bộ sạc.

Quy trình sử dụng gần giống với việc sạc điện thoại nhưng ở quy mô công suất lớn hơn:

Về nhà → cắm sạc → nghỉ ngơi → sáng hôm sau sử dụng xe.

Đối với người thường xuyên đi làm bằng ô tô, đây là một sự thay đổi rất đáng kể. Bạn không cần phải dành riêng thời gian trong ngày để tìm trạm và chờ sạc.

Tiết kiệm chi phí trong quá trình sử dụng

Chi phí sạc xe điện tại nhà thường được tính theo lượng điện năng tiêu thụ và biểu giá điện áp dụng cho hộ gia đình. Trong khi đó, tại một số trạm sạc công cộng, người dùng có thể phải thanh toán theo đơn giá của nhà cung cấp và có thể phát sinh thêm các khoản phí liên quan tùy chính sách từng địa điểm.

Nếu xe được sử dụng thường xuyên, việc có điểm sạc riêng tại nhà giúp chủ xe dễ dàng kiểm soát lượng điện tiêu thụ.

Ngoài ra, người dùng cũng có thể tận dụng thời gian xe đỗ lâu như ban đêm để sạc. Điều này đặc biệt phù hợp với những người có lịch trình cố định.

Tuy nhiên, chi phí thực tế vẫn phụ thuộc vào công suất bộ sạc, dung lượng pin, mức tiêu thụ điện của xe, giá điện và thói quen sử dụng.

Hỗ trợ duy trì tuổi thọ pin

Sạc AC tại nhà thường có công suất thấp hơn đáng kể so với sạc nhanh DC. Quá trình nạp điện diễn ra chậm và ổn định hơn.

Điều này không có nghĩa sạc DC sẽ làm hỏng pin, bởi các hệ thống quản lý pin trên xe được thiết kế để kiểm soát quá trình sạc. Tuy nhiên, trong sử dụng hằng ngày, sạc AC là lựa chọn thuận tiện và phù hợp với nhu cầu sạc qua đêm.

Sạc nhanh DC có ưu điểm về tốc độ và phù hợp khi cần bổ sung năng lượng trong thời gian ngắn. Ngược lại, sạc AC tại nhà phù hợp hơn với việc sạc định kỳ khi xe đỗ trong thời gian dài.

2. Phân loại các dòng sạc ô tô điện tại nhà phổ biến

Trên thị trường hiện nay có nhiều loại thiết bị sạc dành cho ô tô điện. Có thể chia thành hai nhóm phổ biến là bộ sạc di động và sạc cố định Wallbox/trụ sạc.

Bộ sạc di động theo xe – Portable Charger

Bộ sạc di động thường có thiết kế nhỏ gọn, có thể mang theo trong xe và sử dụng tại những nơi có nguồn điện phù hợp.

Một số bộ sạc di động có công suất khoảng 2,2kW – 3,5kW, tùy thiết bị.

Ưu điểm:

• Kích thước nhỏ gọn.
• Có thể mang theo xe.
• Không yêu cầu hệ thống Wallbox cố định.
• Phù hợp làm phương án dự phòng.

Nhược điểm:

• Công suất thường thấp.
• Thời gian sạc kéo dài.
• Phụ thuộc nhiều vào chất lượng ổ cắm và hệ thống điện.
• Nếu sử dụng ổ cắm dân dụng không phù hợp có thể gây nóng hoặc mất an toàn.

Do đó, nếu nhu cầu sạc xe diễn ra thường xuyên tại nhà, bộ sạc di động chưa chắc là lựa chọn tối ưu.

Sạc treo tường – Wallbox

Wallbox là thiết bị sạc được lắp cố định trên tường hoặc một vị trí chuyên dụng.

Các mức công suất phổ biến có thể gồm:

• 7,4kW – nguồn điện 1 pha.
• 11kW – thường sử dụng nguồn 3 pha.
• 22kW – nguồn 3 pha.

Tùy mẫu xe, bộ sạc và hạ tầng điện, tốc độ sạc thực tế sẽ khác nhau.

Một Wallbox hiện đại có thể tích hợp nhiều tính năng như:

• Hẹn giờ sạc.
• Theo dõi trạng thái sạc.
• Quản lý qua ứng dụng.
• Điều chỉnh dòng điện.
• Bảo vệ quá dòng.
• Bảo vệ rò điện.
• Theo dõi điện năng tiêu thụ.

Đây là lựa chọn phù hợp cho người muốn lắp trụ sạc tại nhà lâu dài.

3. Điều kiện và tiêu chuẩn kỹ thuật cốt lõi để lắp đặt

Đây là phần đặc biệt quan trọng. Một hệ thống sạc ô tô điện có công suất lớn không nên được đấu nối tùy tiện vào hệ thống điện hiện hữu.

Yêu cầu về nguồn điện: Điện 1 pha hay 3 pha?

Nguồn điện quyết định trực tiếp đến công suất sạc có thể triển khai.

Với bộ sạc khoảng 7,4kW, nguồn điện 1 pha có thể đáp ứng trong nhiều trường hợp nếu hệ thống điện gia đình đủ tải.

Trong khi đó, các bộ sạc 11kW hoặc 22kW thường cần nguồn điện 3 pha tương ứng.

Tuy nhiên, không nên hiểu rằng cứ lắp bộ sạc 22kW thì xe sẽ luôn sạc ở 22kW.

Tốc độ sạc còn phụ thuộc vào bộ sạc trên xe – OBC (On-Board Charger). Nếu xe chỉ hỗ trợ sạc AC tối đa 7kW, việc lắp Wallbox 22kW không giúp xe sạc nhanh hơn mức mà xe hỗ trợ.

Vì vậy, bước đầu tiên khi khảo sát là xác định:

1. Xe hỗ trợ công suất AC tối đa bao nhiêu?
2. Nhà đang sử dụng nguồn điện 1 pha hay 3 pha?
3. Công suất điện hiện tại có đủ tải không?
4. Đường dây từ tủ điện đến vị trí sạc dài bao nhiêu?
5. Có cần nâng cấp hệ thống điện hay không?

Xem thêm: Lắp trụ sạc tại nhà nên dùng điện 1 pha hay 3 pha?

Hệ thống dây dẫn và thiết bị đóng cắt

Đường dây cấp điện cho bộ sạc phải được lựa chọn dựa trên công suất, chiều dài đường dây, phương thức đi dây, điều kiện nhiệt độ và tiêu chuẩn kỹ thuật áp dụng.

Ví dụ, với một số hệ thống sạc khoảng 7kW, kỹ thuật viên có thể tính toán sử dụng cáp đồng tiết diện khoảng 3 x 6mm². Tuy nhiên, đây chỉ là ví dụ tham khảo, không nên xem là thông số bắt buộc cho mọi công trình.

Bên cạnh dây dẫn, hệ thống còn cần thiết bị bảo vệ phù hợp như:

• Aptomat/MCB.
• RCBO/RCD chống dòng rò.
• Thiết bị chống sét lan truyền nếu cần.
• Tủ điện phụ.
• Thiết bị bảo vệ theo yêu cầu của nhà sản xuất bộ sạc.

Việc lựa chọn thiết bị cần căn cứ vào thông số kỹ thuật của bộ sạc và hệ thống điện thực tế.

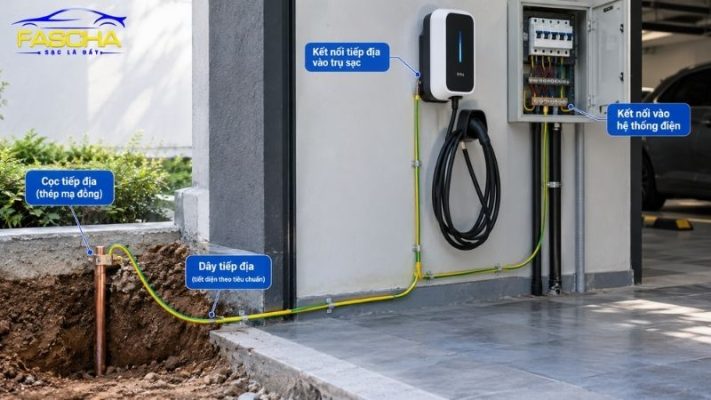

Hệ thống tiếp địa – yếu tố không thể bỏ qua

Tiếp địa là một trong những yếu tố quan trọng nhất khi lắp trụ sạc tại nhà.

Hệ thống tiếp địa giúp tạo đường dẫn an toàn cho dòng điện sự cố và giảm nguy cơ điện giật khi xảy ra rò điện.

Một số thiết bị sạc có thể kiểm tra tình trạng tiếp địa trước hoặc trong quá trình vận hành. Nếu hệ thống tiếp địa không đạt yêu cầu, bộ sạc có thể cảnh báo hoặc không cho phép sạc.

Thông số điện trở tiếp địa yêu cầu cần căn cứ vào thiết kế, tiêu chuẩn áp dụng, thiết bị và điều kiện công trình. Không nên mặc định mọi công trình đều phải đạt một con số duy nhất như 4Ω nếu chưa có căn cứ kỹ thuật cụ thể.

Không gian và vị trí lắp đặt

Vị trí lắp Wallbox nên:

• Gần vị trí đỗ xe.
• Dễ dàng thao tác.
• Không bị ngập nước.
• Hạn chế ánh nắng trực tiếp kéo dài nếu thiết bị không được thiết kế cho điều kiện đó.
• Không đặt tại vị trí dễ va chạm.
• Có khoảng không đủ để thao tác với đầu sạc.
• Đường dây được bảo vệ và cố định gọn gàng.

Nếu đặt bộ sạc ngoài trời, cần lựa chọn thiết bị có cấp bảo vệ phù hợp với môi trường lắp đặt.

4. Chi phí lắp trụ sạc tại nhà tốn bao nhiêu tiền?

Chi phí lắp trụ sạc tại nhà không có một mức cố định cho tất cả công trình.

Tổng chi phí thường bao gồm thiết bị sạc, vật tư điện, hệ thống bảo vệ, tiếp địa và nhân công thi công.

Giá mua thiết bị sạc

Có thể tham khảo các phân khúc:

Mức giá thực tế có thể thay đổi theo công suất, tính năng kết nối, tiêu chuẩn bảo vệ, chiều dài dây sạc và chính sách của nhà cung cấp.

Chi phí vật tư và thi công

Ngoài tiền mua Wallbox, chủ xe cần tính thêm:

• Dây cáp điện.
• Ống bảo vệ dây.
• Tủ điện.
• Aptomat/RCBO.
• Thiết bị chống sét nếu cần.
• Cọc và dây tiếp địa.
• Phụ kiện cố định.
• Nhân công.
• Chi phí kéo dây từ tủ điện đến vị trí sạc.

Một công trình có đường dây ngắn, vị trí lắp gần tủ điện sẽ có chi phí khác hoàn toàn so với nhà có garage cách xa tủ điện.

Vì vậy, mức 1,5 – 5 triệu đồng cho phần vật tư và thi công có thể chỉ phù hợp với một số công trình đơn giản; công trình phức tạp hoặc phải nâng cấp hệ thống điện có thể cao hơn.

Cách chính xác nhất là khảo sát thực tế trước khi báo giá.

Xem thêm: Báo Giá Trạm Sạc AC Và Chi Phí Lắp Đặt Mới Nhất 2026

5. Hướng dẫn quy trình lắp đặt sạc ô tô điện tại nhà chuẩn kỹ thuật

Bước 1: Khảo sát thực tế

Kỹ thuật viên cần kiểm tra:

• Vị trí đỗ xe.
• Tủ điện hiện hữu.
• Nguồn điện 1 pha/3 pha.
• Công suất phụ tải.
• Khoảng cách từ tủ điện đến Wallbox.
• Đường đi dây.
• Điều kiện môi trường.
• Khả năng thi công tiếp địa.

Đây là bước giúp hạn chế tình trạng mua thiết bị xong mới phát hiện hệ thống điện không đáp ứng.

Bước 2: Lựa chọn thiết bị và phương án thi công

Không phải cứ mua bộ sạc công suất càng lớn càng tốt.

Ví dụ, nếu xe chỉ có OBC hỗ trợ khoảng 6,6–7kW thì việc lắp Wallbox 11kW hoặc 22kW không làm tốc độ sạc của xe tăng tương ứng.

Do đó, cần cân đối giữa:

Khả năng nhận điện của xe + nguồn điện của nhà + nhu cầu sử dụng + ngân sách.

Bước 3: Thi công đường dây và hệ thống tiếp địa

Sau khi thống nhất phương án, kỹ thuật viên tiến hành:

1. Đi đường dây cấp nguồn.
2. Lắp thiết bị bảo vệ.
3. Thi công tiếp địa.
4. Bố trí tủ điện.
5. Cố định dây và ống bảo vệ.
6. Chuẩn bị vị trí lắp Wallbox.

Toàn bộ đường dây cần được bảo vệ khỏi tác động cơ học và môi trường.

Bước 4: Lắp Wallbox và kiểm tra vận hành

Wallbox được cố định tại vị trí đã khảo sát và đấu nối theo hướng dẫn của nhà sản xuất.

Sau đó cần kiểm tra:

• Điện áp.
• Dòng điện.
• Tiếp địa.
• Thiết bị chống rò.
• Khả năng đóng/cắt.
• Kết nối ứng dụng nếu có.
• Khả năng nhận sạc của xe.

Chỉ sau khi các thông số đạt yêu cầu mới đưa hệ thống vào sử dụng.

6. Các nguyên tắc an toàn tuyệt đối khi sử dụng sạc tại nhà

Hệ thống sạc ô tô điện có thể hoạt động ổn định trong thời gian dài nếu được thiết kế và lắp đặt đúng kỹ thuật.

Một số nguyên tắc quan trọng gồm:

Không dùng chung đường điện sạc với tải lớn

Không nên tùy tiện dùng chung mạch cấp cho Wallbox với các thiết bị công suất lớn như:

• Điều hòa.
• Bình nóng lạnh.
• Bếp điện.
• Máy nước nóng.
• Máy bơm công suất lớn.

Việc bố trí mạch riêng giúp dễ dàng kiểm soát tải và tăng tính an toàn.

Kiểm tra ổ cắm và phích cắm với bộ sạc di động

Nếu sử dụng Portable Charger, hãy chú ý nhiệt độ ổ cắm và phích cắm trong những lần sạc đầu tiên.

Nếu phát hiện:

• Ổ cắm nóng bất thường.
• Mùi khét.
• Cháy xém.
• Tiếng rè.
• Aptomat liên tục nhảy.

Hãy dừng sạc và kiểm tra hệ thống điện.

Không tự ý thay đổi thiết bị bảo vệ

Không nên tháo bỏ hoặc thay thế RCBO/RCD, dây tiếp địa hay các thiết bị bảo vệ chỉ để tránh tình trạng bộ sạc báo lỗi.

Nếu Wallbox cảnh báo lỗi, cần tìm nguyên nhân thay vì vô hiệu hóa tính năng bảo vệ.

7. Giải pháp cho các trường hợp nhà ở đặc thù

Nhà chung cư và bãi đỗ xe tập thể

Đây là trường hợp phức tạp hơn nhà phố.

Trước khi lắp trụ sạc tại nhà ở chung cư, chủ xe cần trao đổi với Ban quản lý/Ban quản trị về:

• Vị trí lắp đặt.
• Đường điện.
• Công tơ.
• Công suất được phép sử dụng.
• Phương án phòng cháy chữa cháy.
• Quy định của tòa nhà.
• Trách nhiệm vận hành và bảo trì.

Một số dự án có thể yêu cầu công tơ riêng hoặc hệ thống sạc tập trung.

Không nên tự ý kéo dây từ căn hộ xuống tầng hầm nếu chưa được phê duyệt.

Nhà trong ngõ hẻm

Với nhà có vị trí đỗ xe không sát cửa, phương án thi công cần đặc biệt chú ý đến chiều dài dây sạc.

Không nên để dây điện hoặc dây sạc vắt ngang lối đi chung gây nguy hiểm cho người đi bộ.

Trong trường hợp không thể đưa xe vào sát vị trí lắp đặt, có thể cân nhắc bố trí tủ điện hoặc điểm sạc tại vị trí phù hợp hơn, nhưng phải đảm bảo toàn bộ phương án được thiết kế đúng kỹ thuật.

8. Câu hỏi thường gặp về lắp trụ sạc tại nhà

Lắp sạc 22kW cho xe chỉ nhận 7kW có làm hỏng pin không?

Thông thường không.

Công suất sạc thực tế phụ thuộc vào khả năng tiếp nhận của hệ thống sạc trên xe. Nếu xe chỉ nhận tối đa khoảng 7kW AC thì xe sẽ không tự động nhận 22kW chỉ vì Wallbox có công suất 22kW.

Tuy nhiên, việc lựa chọn Wallbox vẫn cần phù hợp với hệ thống điện và thông số kỹ thuật của xe.

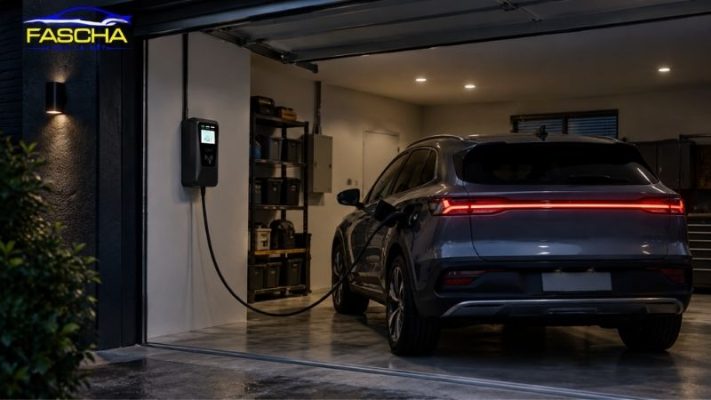

Sạc xe điện qua đêm có sợ cháy nổ không?

Sạc qua đêm là phương thức sử dụng phổ biến đối với xe điện, đặc biệt với sạc AC tại nhà.

Rủi ro được giảm đáng kể khi hệ thống được thiết kế đúng, sử dụng thiết bị đạt tiêu chuẩn và có các lớp bảo vệ phù hợp.

Ngược lại, việc dùng dây dẫn không đúng tiết diện, ổ cắm kém chất lượng, đấu nối tạm bợ hoặc bỏ qua tiếp địa có thể làm tăng nguy cơ sự cố.

Có thể tự mua vật tư về tự lắp sạc ở nhà được không?

Về mặt thao tác, người có kiến thức điện có thể thực hiện một số công việc đơn giản. Tuy nhiên, hệ thống sạc ô tô thường có công suất cao và hoạt động liên tục trong thời gian dài.

Vì vậy, nên để kỹ thuật viên có chuyên môn khảo sát và thực hiện phần đấu nối chính.

Chi phí thuê đơn vị chuyên nghiệp thường thấp hơn rất nhiều so với rủi ro phát sinh từ một hệ thống điện được lắp đặt sai.

Nhà dùng điện 1 pha có lắp Wallbox được không?

Có thể, tùy công suất.

Các Wallbox khoảng 7,4kW có thể sử dụng nguồn 1 pha nếu hệ thống điện của công trình đáp ứng yêu cầu.

Nếu muốn sử dụng Wallbox 11kW hoặc 22kW, cần kiểm tra yêu cầu nguồn điện của thiết bị và xe, đồng thời đánh giá khả năng cung cấp điện của công trình.

Có nên chọn Wallbox công suất càng lớn càng tốt?

Không nhất thiết.

Một Wallbox 22kW không mang lại nhiều lợi ích về tốc độ nếu xe chỉ nhận tối đa 7kW AC.

Lựa chọn hợp lý nên dựa trên khả năng sạc của xe, nguồn điện hiện có, thời gian đỗ xe và nhu cầu sử dụng thực tế.

Xem thêm: Lắp trụ sạc tại nhà tốn bao nhiêu tiền điện mỗi tháng?

Kết luận: Lắp trụ sạc tại nhà là khoản đầu tư cho sự tiện lợi và an toàn

Đối với người sử dụng ô tô điện thường xuyên, lắp trụ sạc tại nhà mang lại lợi ích rất rõ ràng: chủ động thời gian, thuận tiện trong sinh hoạt và giảm sự phụ thuộc vào trạm sạc công cộng.

Tuy nhiên, yếu tố quan trọng nhất không phải là chọn Wallbox có công suất lớn nhất mà là xây dựng một hệ thống sạc đồng bộ và an toàn.

Từ nguồn điện, dây dẫn, thiết bị bảo vệ, tiếp địa cho đến vị trí lắp đặt đều cần được khảo sát trước khi thi công.

Nếu bạn đang tìm kiếm giải pháp lắp trụ sạc tại nhà, Trạm sạc Fascha có thể là một lựa chọn để tham khảo. Thay vì chỉ tập trung vào việc bán thiết bị, quá trình tư vấn nên bắt đầu từ việc xác định nhu cầu sử dụng, dòng xe, nguồn điện và vị trí lắp đặt để đưa ra phương án phù hợp.

Đừng mua Wallbox trước rồi mới tìm cách lắp đặt. Hãy khảo sát hệ thống điện trước, chọn công suất phù hợp với xe và thi công đúng kỹ thuật ngay từ đầu.

👉 Liên hệ Trạm sạc Fascha để được tư vấn phương án lắp trụ sạc tại nhà phù hợp với dòng xe và điều kiện điện thực tế của gia đình.
